在全球光伏组件产能规模化扩张与半导体高密封装的双重驱动下，金属化环节作为芯片与电池片电能输出的核心通路，其成本与性能的博弈已进入深水区。
作为传统金属化材料的核心，导电银浆依靠银极高的电导率与优异的抗氧化稳定性，长期占据绝大部分市场份额。然而，随着光伏行业向N型技术路线全面迭代，单瓦银耗激增与贵金属价格剧烈波动之间的矛盾日益尖锐。去银化已从备选降本路线升格为全行业的刚性战略。
在此背景下，以铜代银（用铜粉、银包铜粉替代纯银粉）及电镀铜为代表的铜基金属化方案加速走向台前。然而，由银向铜的跨越，本质上是一场在微观热力学、界面电化学与晶体扩散效应等物理化学极限上的严峻考验。

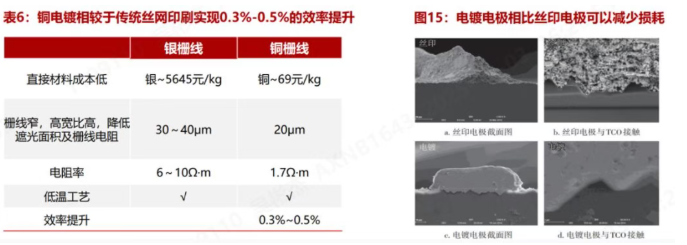

图片来源｜浙商证券研究报告
在异质结与背接触电池等新一代高效电池架构中，传统高温银浆正向低温银浆及超细线印制浆料升级。这一过程对上游银粉的形貌与表面状态提出了极高的要求。
为了配合微米级甚至亚微米级的网印工艺，银粉粒径大幅缩小，比表面积剧增，这引发了三大核心困境：
低温固化与网络连通性冲突：异质结等电池热预算受限，低温银浆无法像传统高温银浆那样依靠玻璃粉液相烧结形成高致密导电网络，而是完全依赖银颗粒间的物理接触。细颗粒银粉在低温下的表面润湿性与有机载体残留问题，极易升高等效串联电阻。
微观热力学包聚与线形坍塌：在亚微米尺度下，表面能剧增导致银粉在浆料配制与存储过程中极易发生自发性团聚。若表面钝化保护剂用量过多，则会在低温固化后残留大量高电阻有机碳链；用量过少则导致印刷时出现断线、漏印及高线高比坍塌。

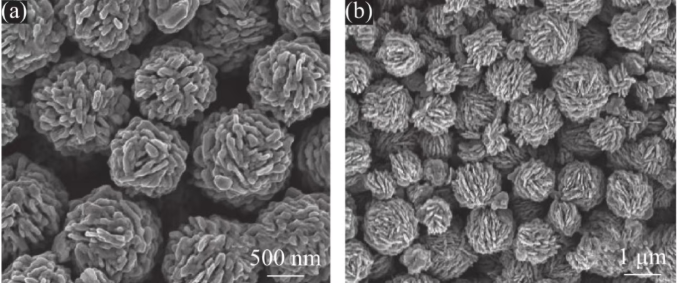

图片来源｜低温银浆的“命脉”：高活性银粉的液相合成技术进展
成本梯级的刚性约束：即便通过表面有机协同改性解决了低阻化问题，纯银浆料占电池非硅成本比重居高不下的现状仍无法改变。这倒逼产业链将视线彻底转向贱金属替代方案。
铜拥有接近于银的电导率，且成本仅为银的百分之一左右。但铜在空气中的热力学不稳定特性，给浆料研发带来了三重致命瓶颈：
1. 铜粉热力学易氧化性与导电通道中断
与银的贵金属惰性不同，铜在常温与中低温环境下极易生成氧化亚铜和氧化铜。其中氧化亚铜为宽禁带半导体，氧化铜则为绝缘体。在浆料固化或组件全生命周期的热湿循环中，微量的铜表面氧化即可使颗粒间接触电阻发生数量级式的攀升，导致电池效率剧烈衰减。
2. 硅铜界面的深阶杂质扩散效应
在光伏电池与半导体器件中，铜原子在单晶硅与多晶硅晶格中具备极高的扩散系数与较低的激活能。若铜原子穿透钝化层或深发射极进入硅衬底内部，会形成高效的深阶复合中心，造成载流子寿命断崖式下跌，严重破坏结区电学性能。因此，铜基浆料必须构建极其严密的微观阻挡层。
3. 接触电阻与点接触难题
光伏电池金属化的关键不仅在于电极本体的电导率，更在于电极与硅基底或透明导电氧化物薄膜之间的欧姆接触。传统银浆通过玻璃粉在高温下蚀刻钝化膜形成均匀的银硅欧姆接触。而纯铜浆料在低温烧结过程中，难以形成有效的点接触介质；若引入还原性熔剂，又会破坏薄膜层或硅片表面结构，导致接触电阻极高。
针对上述物理与化学瓶颈，行业正沿着两条主要路径推动铜基金属化的工程化落地：
银包铜粉体与低银含浆料
银包铜技术通过在铜核外层均质包覆一层纳米级银壳，借助银壳的化学惰性保护铜核不被氧化，同时保留铜核的低成本与银壳的优异接触电导率。

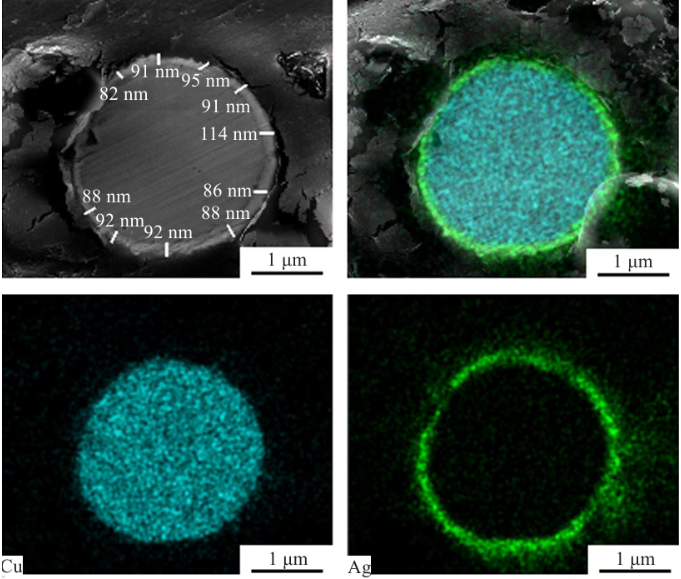

核壳结构完整性控制：目前工业界攻坚的核心在于解决包覆界面的原子孔洞与针孔缺陷。通过液相还原与化学镀协同工艺，实现单颗粒表面无缝隙、均质超薄银壳，使银含比从早期的50%逐步压降至30%甚至20%以下。
低银含与抗氧化双重博弈：随着银壳厚度逼近极限，如何防止热打散与高温烧结下的铜原子向外界面反向扩散，是低银含银包铜浆料保持长期可靠性的关键所在。

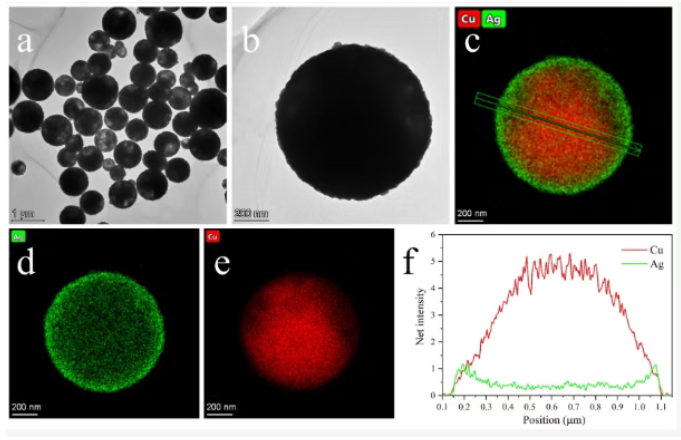

图片来源｜A Green and Facile Microvia Filling Method via Printing and Sintering of Cu-Ag Core-Shell Nano-Microparticles
纯铜浆料与自还原有机载体体系
针对纯铜浆料，材料端普遍采用“物理包覆钝化与自还原有机载体”的双重防护策略。在铜粉表面包覆极其致密的有机硅、有机胺或稀土纳米防护层，配合具有原位热还原特性的有机载体，在固化过程中释放强还原性气体，原位修复铜表面微量氧化层，确保固化后形成连续的高导电网络。

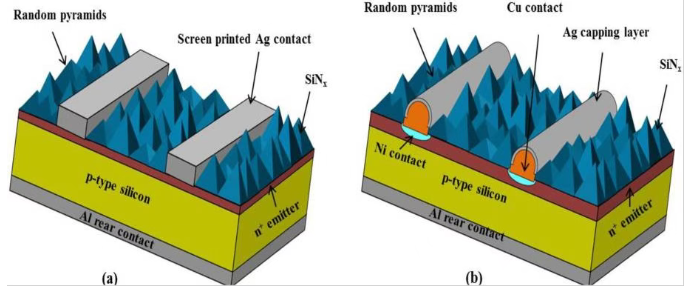

图片来源｜Review of the Potential of the Ni/Cu Plating Technique for Crystalline Silicon Solar Cells
电镀铜无银金属化路线
作为完全抛弃浆料与银粉的方案，电镀铜利用掩膜微影或激光开槽配合电化学沉积，在电池表面直接生长金属铜线。该路线彻底解决了颗粒间接触电阻问题，且电镀生成的铜栅线致密度高、线宽极窄。但其面临着设备资本开支较高、环境处理压力大以及对底层种子层附着力要求极高的工程化挑战。
从导电银粉到铜基浆料的演进，不仅是光伏与半导体产业在成本压力下的材料替代选择，更是一场精细到纳米尺度的表面与界面工程革命。
短期内，随着银包铜粉体包覆技术的突破，低银含银包铜浆料在异质结及背接触电池路线上的渗透率正迎来陡峭上升；中长期来看，配合抗氧化包覆与自还原体系的纯铜浆料，以及精细化电镀铜技术，将共同构筑未来大规模算力底座与新能源硬件的微观金属化基石。打破铜的氧化与扩散禁锢，将是决定光伏与半导体产业链迈向自主可控与极窄成本边界的关键一步。
